Prensip k ap travay ak kalite panèl backlight LCD

Limyè yo se eleman optik ki bay yon sous limyè do nan LCD montre pwodwi yo. Depi likid la kristal likid tèt li pa gen pwopriyete limyè-émettant, yon sous limyè-émettant, se sa ki, yon panèl backlight, yo pral ajoute dèyè vè a likid jan sa nesesè. Aplikasyon yo kouvri kominikasyon, medikal, bote, enstriman, ekipman endistriyèl, tèminal bank, ekipman machin-monte, automatisation biwo, jwèt elektwonik ak pwodwi konsomatè yo.

Kalite limyè

1. Gen twa kalite panno bakèt pou ekran LCD, ki se panno tounen limyè lè l sèvi avèk lanp CCFL, sètadi lanp katolik frèt, panno bak lè l sèvi avèk lanp EEFL san yo pa lanp frèt katolik, ak panno dola lè l sèvi avèk dyod limyè-emèt.

2. CCFL (Fwad Cathode Fluorescent Lanmp) se kounye a pwodwi a dolar ki pi enpòtan pou ekran LCD. Fwad Cathode Fluorescent Lanp, sètadi CCFL (Frèt Cathode Fluorescent Lanmp), oswa CCFT (Fwad Cathode Fluorescent Tib). Prensip k ap travay li se ke lè yon vòltaj segondè aplike nan tou de bout nan tib lanp lan, yon ti kantite elektwonik nan tib la lanp frape elektwòd yo nan gwo vitès jenere emisyon elektwonik segondè epi kòmanse egzeyat. Limyè iltravyolèt la pwodwi eksite fosfò a kouvwi sou miray la enteryè nan tib la jenere limyè vizib.

3. ki ap dirije dyod limyè-émettant kòm sous la dous, ki se teknoloji ki pi pwomèt pou ranplase tib fliyò tradisyonèl fliyò fluoresan nan tan kap vini an. Dyod limyè-émettant yo te fè nan plizyè kouch mens nan materyèl semi-kondiktè. Yon kouch gen depase elektwonik, ak lòt kouch la manke elektwonik yo fòme yon elektwonik pozitivman chaje. Lè w ap travay, koule aktyèl nan, ak elektwonik epi evite konbine youn ak lòt, sa ki lakòz enèji depase. lage nan fòm lan nan radyasyon optik. Dyod limyè-émettant ak diferan pwopriyete limyè-émettant yo ka jwenn lè l sèvi avèk diferan materyèl semi-kondiktè.

Detay panèl backlight

1. ki ap dirije limyè backlight: limyè ki ap dirije yo rele tou dyòd limyè-émettant. Konpare ak lòt sous limyè, konsomasyon pouvwa a nan yon limyè sèl ki ap dirije se trè piti. Soti nan ble wouj, limyè ki ap dirije gen anpil koulè, souvan itilize tankou "Tab 1" ak "Tab 2"; yon lòt koulè espesyal se blan, ak "Tab 3" bay seri kwomatik li yo souvan itilize. Nan divès koulè, yo ka apeprè divize an de kalite: limyè segondè ak limyè ki ba: Fondamantalman, "Tab 1" ki fè pati limyè ki ba (byenke amber, zoranj ak wouj tou gen yon ti kras pi klere), tab 2" ak "Tab 3" yo make.

Depi blan se yon koulè melanje epi li pa gen okenn valè valè idantifye, li reprezante pa valè kowòdone li yo sou dyagram kromatik la. Nou Customize li kòm "Fre Blan" ak "Cho blan". Nan tout kalite koulè, gen yon pwoblèm nan devyasyon koulè, nan mitan ki ble ak blan yo pi evidan, espesyalman blan, e kounye a, ki ap dirije founisè pa ka efektivman kontwole li.

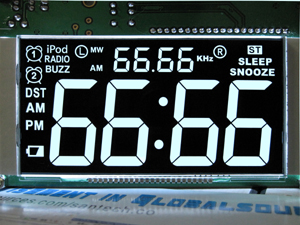

2. CCFL backlight: Gwo avantaj sa a kalite dolar segondè klète, kidonk li se fondamantalman itilize nan faz nwa ak blan negatif, faz mòd ble negatif ak koulè likid ekspozisyon aparèy ekspozisyon ak gwo zòn. Nan teyori, li ka fè divès koulè selon prensip la koulè matche nan twa koulè prensipal. Dezavantaj la se ke konsomasyon pouvwa a gwo, li bezwen yo dwe kondwi pa yon sikwi entèvwayasyon, ak tanperati a fonksyone se etwat, ki se ant 0 ak 60 degre, pandan y ap lòt tablo bak tankou ki ap dirije ka rive jwenn ant -20 ak 70 degre.

Itilizasyon bak ekleraj

1. LCD backlight

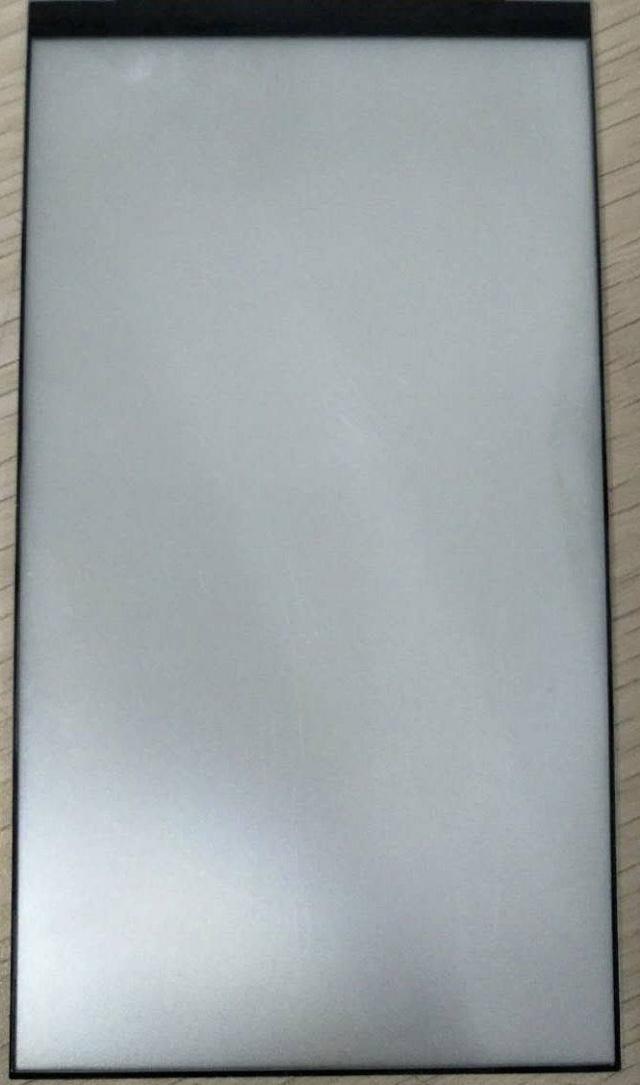

Prensip la nan LCD backlight se ke reflektè a, plak gid limyè, anwo ak pi ba BEF, ki ap dirije ba limyè ak ankadreman plastik fè yo reyini ansanm. Lè ba limyè ki ap dirije a patwone sou, eleman yo emèt bò limyè, ki vin limyè plat apre yo fin pase nan plak la gid limyè, bay limyè tounen pou ekspozisyon LCD. Sous.

Pandan pwosesis la nan telefòn mobil lan, lè rasanble Asanble FPC a sou plak la gid limyè, li nesesè yo kraze papye lakòl la lakòl, ak Lè sa a, kole Asanble FPC a sou pozisyon ki koresponn lan sou plak la gid limyè (jeneralman bay ak rekonèt), yo nan lòd yo asire bwa a se fèm, epi jeneralman bezwen yo dwe peze nan pozisyon an rete soude. Si robo a grip nan atizay anvan yo itilize pou operasyon, omwen de inite yo obligatwa pou chak pozisyon travay, youn nan ki se dlo nan papye lakòl limyè a, ak lòt la itilize pou eleman Grab FPC.

Limyè a se sous limyè dèyè vè telefòn lan. Men, se pa sèlman refere a dirije, paske etap aktyèl la nan do a se jeneralman konpoze de ankadreman plastik, fim reflete, plak gid limyè, difizyon, pi ba limyè, limyè anwo, lakòl limyè ki ap dirije, ba limyè ki ap dirije.

Paske aparèy la likid montre aparèy kristal tèt li se transparan epi yo pa emèt limyè, yon panèl do limyè ki nesesè ede. Gen kèk endikatè tankou klète ak inifòmite nan do limyè a gen yon enpak dirèk sou pèfòmans nan relatif nan ekran an LCD.

Limyè (limyè tounen) se aktyèlman yon ekleraj-wo klète ki konbine lanp fliyoresan ak reflektè sou do a nan LCD a pandan envantè nan LCD la. Paske panèl la likid kristal nan lCD likid kristal likid pa emèt limyè, li ka sèlman transmèt limyè, se konsa Yo ajoute yon limyè klere sou do a.

Malgre ke mekanis nan optik nan panèl la doule sanble senp, karakteristik yo optik, dimansyon ak pozisyon relatif nan chak fòm eleman yon relasyon entèaktif ak byen entegre relasyon entèaktif pou pèfòmans an jeneral optik nan panèl la dèyè. An menm tan an, ki jan yo amelyore efikasite nan optik pandan y ap senplifye mekanis la ak pwosesis se yon kle enpòtan teknik pou devlopman nan lavni nan panèl la limyè.

Wòl nan limyè a

1. Paske aparèy la likid kristal tèt li se transparan epi yo pa emèt limyè, yon plak douch ki nesesè ede emisyon an limyè.

Gen kèk endikatè tankou klète ak inifòmite nan do limyè a gen yon enpak dirèk sou pèfòmans nan relatif nan ekran an LCD.

1. Estrikti debaz nan pwodwi a: refere a estrikti a fòm, ki afekte asanble a nan modil kliyan an.

Depi estrikti debaz la nan pwodwi a ki gen rapò ak modil la kliyan, li pa ka chanje nan volonte. Eksepte ke modil la kliyan pa te fèt ankò, li pral sèlman fèt apre tablo a do limyè lage.

2. Pèfòmans gen ladan: klète, inifòmite, tanperati depo, tanperati opere, opinyon aktyèl ak vòltaj ak lòt kondisyon tès ak kondisyon optik.

Opinyon aktyèl la ak vòltaj yo detèmine pa modil envite a, kidonk li nesesè yo klèman konprann SI A ak VF valè nan konsepsyon an yo nan lòd yo fè fas ak klète a.

Klète refere a entansite a nan limyè pou chak inite nan zòn limyè-émettant. Tanperati depo a chenn nan -30 ° C a +80 ° C; chenn tanperati a fonksyone soti nan -20 ° C a +70 ° C.
